Une Fiat 500 qui n’allume plus ses feux de croisement, un allume-cigare inactif ou des vitres électriques bloquées : dans une grande partie de ces cas, la cause vient d’un simple fusible. Sur cette citadine, la boîte à fusibles joue le rôle de tableau électrique miniature, chargé de protéger chaque circuit contre les courts-circuits et les surtensions.
Comprendre l’emplacement des fusibles, le rôle de chacun et la bonne méthode pour les contrôler permet de résoudre rapidement une grande partie des problèmes électriques du quotidien, sans passer systématiquement par l’atelier.
Dans cette optique, ce guide détaille la configuration typique d’une Fiat 500 moderne (générations à partir de 2007), avec une distinction claire entre les fusibles situés dans l’habitacle et ceux logés dans le compartiment moteur. Chaque zone a sa logique : confort et équipements à l’intérieur, fonctions vitales moteur et sécurité à l’avant.
Le tout s’appuie sur un regard terrain, avec des cas concrets de pannes rencontrées (allume-cigare, dégivrage de rétroviseurs, feux) et des conseils pratiques de maintenance voiture pour éviter d’endommager le faisceau électrique. L’objectif : permettre à tout automobiliste de repérer rapidement un fusible en cause, de le remplacer en sécurité et de savoir quand il devient indispensable de confier la voiture au réseau après-vente.
- ⚡ Les fusibles protègent tout le système électrique de la Fiat 500 en coupant le courant en cas de surintensité.
- 📍 La voiture dispose de deux zones principales : une boîte à fusibles habitacle et une centrale dans le compartiment moteur.
- 🧩 Chaque fusible a un rôle précis (feux, vitres, allume-cigare, climatisation, dégivrage…), identifié sur le couvercle ou dans le manuel.
- 🛠️ Un fusible grillé se repère à son filament coupé et doit être remplacé par un modèle de même intensité (en ampères).
- 🔥 Remplacer un fusible par un calibre plus élevé expose à un risque d’incendie et à de lourds dégâts sur le faisceau.
- 🚨 Si un fusible principal ou de système de sécurité (airbag, ABS, freinage) saute, passage obligé par un professionnel.
Boîte à fusibles Fiat 500 : comprendre la protection électrique
Un fusible de voiture est un petit composant qui contient un filament métallique calibré. En cas de surcharge ou de court-circuit, ce filament fond et ouvre le circuit, évitant que le câblage ou les équipements ne surchauffent. En résumé : le fusible est un consommable sacrificiel pour sauver le reste du tableau électrique du véhicule.
Sur la Fiat 500, comme sur la majorité des citadines modernes, l’ensemble des fusibles est réparti dans plusieurs blocs appelés “centrales”. Chaque centrale regroupe des protections dédiées à une zone fonctionnelle : habitacle, compartiment moteur, parfois module secondaire selon la version (boîte auto, options de confort, etc.).
Cette architecture est proche de ce que l’on retrouve sur d’autres petites voitures italiennes ou françaises, avec un découpage clair entre confort et fonctions moteur.
Dans la pratique, cette organisation permet, par exemple, de couper uniquement un circuit d’allume-cigare ou de dégivrage en cas de défaut, tout en conservant l’intégralité des fonctions vitales moteur et freinage. L’enjeu, pour un automobiliste, est de savoir où se situe la bonne centrale et comment identifier le bon fusible sans passer des heures à chercher.
Rôle des fusibles sur une Fiat 500 au quotidien
Dans l’usage réel, les fusibles interviennent surtout lors de manipulations hasardeuses ou d’accessoires ajoutés : adaptateur USB de mauvaise qualité, compresseur branché sur l’allume-cigare, prise de charge multiple, kit LED non homologué, etc. Ce sont ces situations qui déclenchent le plus souvent un problème électrique entraînant un fusible grillé.
Par exemple, lorsqu’un accessoire trop gourmand est branché sur la prise 12 V, le fusible allume-cigare (sur Fiat 500, typiquement un fusible de 15 A dans le compartiment moteur, souvent repéré F15) peut se couper net. Un cas similaire est fréquent sur d’autres modèles comme Clio 3, détaillé dans ce type de tutoriel pratique : diagnostiquer le fusible d’allume-cigare.
La logique reste la même : le fusible protège l’ensemble du faisceau contre un courant excessif.
En toile de fond, les fusibles constituent donc une barrière de sécurité essentielle : ils évitent de transformer un simple court-circuit localisé en panne massive du système électrique, voire en départ de feu.
Emplacement des fusibles sur Fiat 500 : habitacle et compartiment moteur
Sur une Fiat 500 récente, les protections électriques sont concentrées dans deux zones principales : la centrale de planche de bord (habitacle) et la centrale compartiment moteur. Chacune possède son propre accès et ses spécificités.
Boîte à fusibles habitacle Fiat 500 : zone tableau de bord

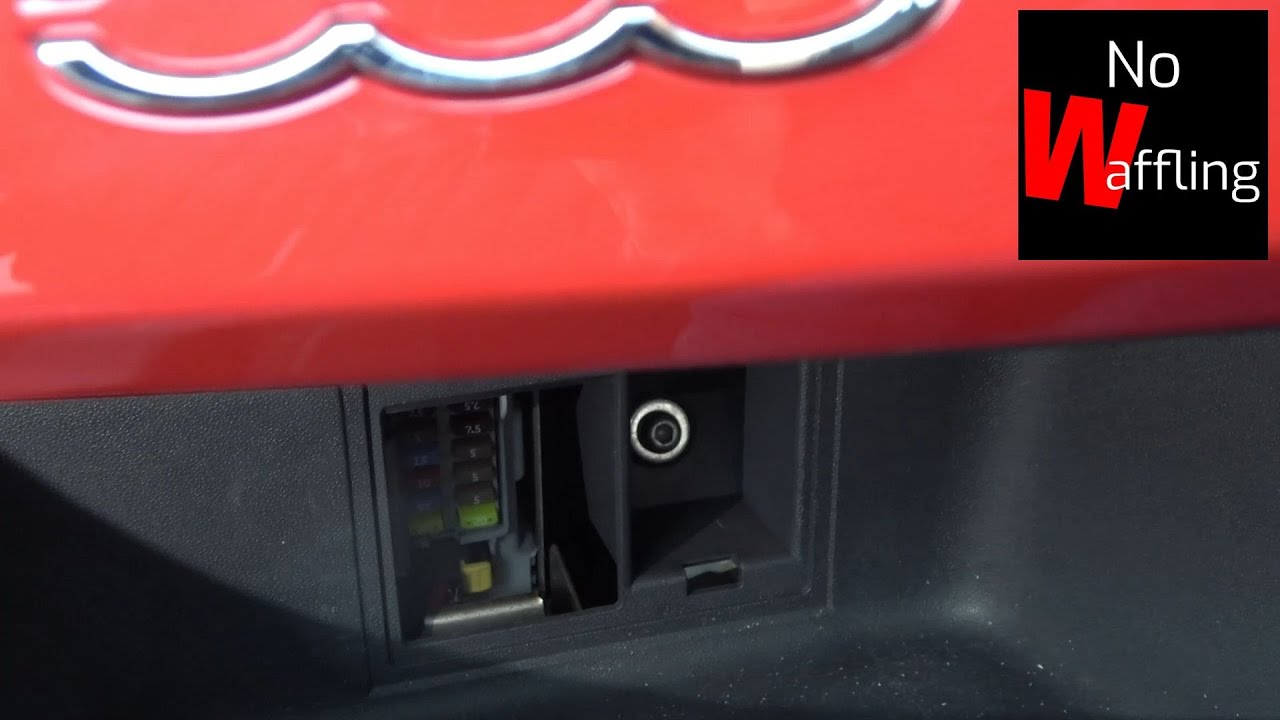

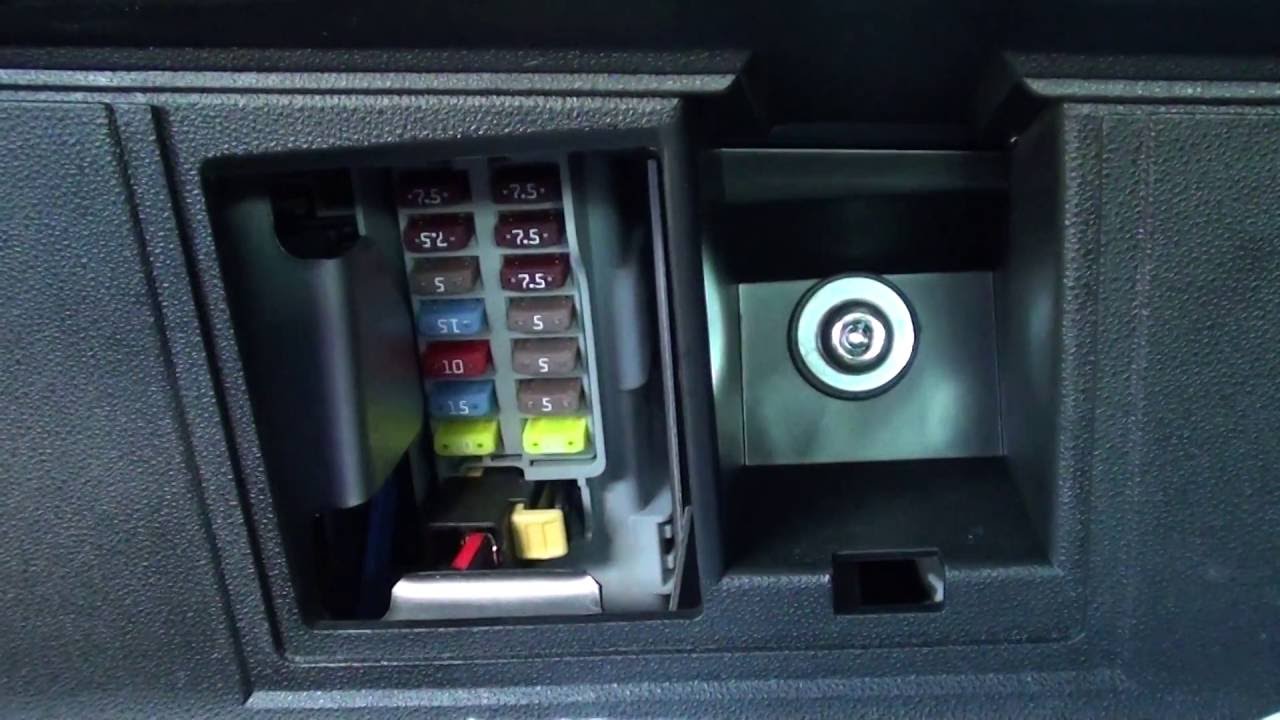

La boîte à fusibles intérieure est située à gauche, sous la planche de bord, près du pédalier côté conducteur. Une protection en plastique, simplement clipsée, doit être retirée pour accéder aux fusibles. Une fois ce cache déposé, la centrale apparaît clairement, avec les rangées de fusibles colorés.
Dans cette zone, on retrouve principalement les protections liées aux équipements de confort et d’éclairage intérieur : plafonniers, essuie-glaces, vitres électriques, verrouillage centralisé, parfois la climatisation ou certains éléments du combiné d’instruments. Un fusible de 5 A dédié au dégivrage des rétroviseurs extérieurs est, par exemple, positionné près de la prise de diagnostic (OBD), ce qui facilite le contrôle lors d’un diagnostic complet.
Cette disposition est pensée pour que les opérations courantes puissent se faire sans outillage complexe : accès par clips, pince à fusible fournie derrière le couvercle, étiquettes ou pictogrammes servant de légende. Un exemple concret : lorsqu’un rétroviseur ne se dégivre plus en hiver alors que le reste fonctionne, le contrôle de ce fusible 5 A fait partie des vérifications de base.
Centrale de compartiment moteur : fusibles principaux et fonctions vitales
La deuxième grande centrale de fusibles se trouve dans le compartiment moteur, sur la droite, à proximité immédiate de la batterie. L’élément se présente sous la forme d’une boîte noire rectangulaire. Pour y accéder, il faut appuyer sur un dispositif de verrouillage, libérer les languettes et retirer le couvercle.
À l’arrière de ce couvercle, un schéma gravé indique l’affectation des fusibles et des relais. Ce schéma de fusibles permet de repérer rapidement, par exemple, le fusible des feux de croisement, de la pompe à carburant, du ventilateur de refroidissement ou du calculateur moteur.
On trouve également dans cette zone les fusibles principaux de type maxi-fuse, midi-fuse ou mega-fuse, qui protègent des sous-ensembles entiers (charge, direction assistée, alimentation générale habitacle).
Important sur le terrain : lors d’un lavage moteur, il est impératif d’éviter tout jet haute pression direct sur cette centrale. L’eau sous pression peut pénétrer, provoquer de la corrosion ou des faux contacts, et se traduire par une cascade de problèmes électriques difficiles à diagnostiquer (voyants qui s’allument, démarrage aléatoire, coupures d’accessoires).
Une protection simple par bâche ou un lavage sans pression directe préserve durablement ce bloc sensible.
Rôle détaillé des fusibles clés sur Fiat 500
Pour rendre la lecture plus concrète, il est utile de se concentrer sur quelques fusibles typiques, souvent impliqués dans les pannes du quotidien. Les désignations peuvent varier légèrement selon les années et versions, mais les fonctions restent globalement comparables.
Exemple de répartition typique des fusibles Fiat 500
Le tableau ci-dessous illustre une configuration fréquemment rencontrée sur les Fiat 500 des années 2012-2019. Il s’agit d’un exemple pratique permettant de comprendre le type de circuits protégés et l’ordre de grandeur des intensités utilisées.
| 🔢 Fusible | ⚙️ Intensité (A) | 💡 Fonction protégée |
|---|---|---|
| F12 | 7,5 A | Feu de croisement droit (éclairage avant, sécurité de nuit) |
| F15 | 15 A | Allume-cigare / prise 12 V pour chargeurs et accessoires |
| F38 | 20 A | Verrouillage centralisé des portes |
| F47 | 20 A | Leve-vitre électrique côté conducteur |
Dans la pratique, la démarche est simple : en cas de dysfonctionnement isolé (un seul feu, une seule vitre, une prise 12 V inopérante), la vérification du fusible associé est une étape logique avant toute recherche plus poussée. Ce tableau n’a pas vocation à remplacer le schéma officiel de la voiture, mais aide à comprendre comment la boîte à fusibles est structurée autour des différents organes.
Fusibles principaux : maxi-fuse, midi-fuse, mega-fuse
Les fusibles principaux sont des protections de forte intensité, généralement placées très près de la batterie, souvent intégrées à la centrale moteur. Ils protègent des circuits majeurs : alimentation principale habitacle, alternateur, direction assistée, systèmes moteur ou boîte de vitesses.
Lorsqu’un de ces fusibles de forte capacité se déclenche, la conséquence est souvent une panne lourde : plus de démarrage, direction très dure, batterie qui ne se recharge plus, etc. Dans ce type de cas, un remplacement “à l’aveugle” n’est jamais recommandé. Il s’impose de faire contrôler l’ensemble de la chaîne électrique ou le calculateur (ECU) par un professionnel spécialisé, à l’image des interventions décrites sur des pannes de réparation de calculateur sur d’autres véhicules.
Sur Fiat 500, un déclenchement de maxi-fuse lié à la charge ou à la distribution de courant doit donc être considéré comme un signal fort. C’est moins un consommable du quotidien qu’un indicateur d’anomalie sérieuse du circuit.
Comment vérifier et remplacer un fusible sur Fiat 500
La manipulation de base d’un fusible reste accessible, à condition de respecter quelques règles essentielles de sécurité. La méthode est similaire que l’on intervienne dans l’habitacle ou dans le compartiment moteur.
Étapes pour contrôler un fusible grillé
Un fusible grillé se reconnaît à son élément conducteur interne, appelé filament, qui apparaît interrompu ou noirci. À l’inverse, un fusible intact présente un filament continu et propre. La vérification peut se faire à l’œil nu ou à l’aide d’une lampe d’atelier pour plus de confort.
- 🔌 Couper le contact et retirer la clé, couper également les gros consommateurs (dégivrage, climatisation, autoradio).
- 🧰 Ouvrir le couvercle de la boîte à fusibles concernée (habitacle ou moteur).
- 🔎 Repérer le fusible à tester grâce au schéma fusibles gravé sur le couvercle ou au manuel.
- 🗜️ Utiliser la pince fournie à l’intérieur du couvercle pour extraire le fusible sans forcer.
- 👁️ Observer le filament : s’il est coupé, le fusible est HS et doit être remplacé par un modèle du même ampérage (même couleur).
Cette procédure permet d’éviter les erreurs classiques, comme tirer sur le faisceau ou forcer avec un tournevis, ce qui pourrait endommager le support de fusible ou créer un nouveau faux contact. Une fois l’élément changé, un test simple (allumage des feux, actionnement de la vitre, branchement d’un chargeur) confirme si la panne est résolue.
Bonnes pratiques lors du remplacement
Une règle centrale : ne jamais remplacer un fusible par un modèle d’ampérage supérieur. Si un circuit est prévu pour 15 A, installer un 20 A revient à autoriser un courant plus fort dans un câblage dimensionné pour moins, avec un risque réel de surchauffe ou d’incendie.
Autre point important : bannir absolument les “dépannages” avec du fil de cuivre, du papier aluminium ou tout autre matériau de fortune. Ces solutions de bricolage suppriment la fonction de sécurité du fusible et exposent l’ensemble de la voiture à des dégâts graves en cas de court-circuit.
Une boîte de fusibles de rechange de différentes intensités coûte peu cher et trouve facilement sa place dans la boîte à gants ou le coffre.
Enfin, si un même fusible grille à répétition après remplacement, ce comportement indique généralement un défaut plus profond (court-circuit, masse défaillante, accessoire inadapté). C’est un cas typique où un diagnostic à la valise et un contrôle par un électricien auto deviennent indispensables.
Signaux d’alerte et voyants liés aux problèmes de fusibles
Au-delà du composant lui-même, le combiné d’instruments de la Fiat 500 fournit souvent des indices précieux grâce aux voyants. Certains alertent sur une coupure de circuit ou un défaut d’alimentation, parfois directement lié à un fusible.
Voyants de tableau de bord et coupure de circuit
Un voyant de type triangle orange, par exemple, peut signaler un dysfonctionnement général d’un système électronique. Sur de nombreux véhicules, ce type d’alerte est détaillé dans des dossiers spécifiques comme ceux sur le voyant triangle orange. Si un fusible alimentant un module de contrôle saute, ce voyant peut rester allumé, accompagné de messages sur l’écran central.
Autre cas : un voyant ABS ou freinage qui reste affiché en permanence. Dans certaines architectures, une coupure d’alimentation vers un capteur ou un calculateur de freinage peut être liée à un fusible défaillant.
Des comparatifs existent d’ailleurs entre les différents systèmes de freinage ABS et leurs alertes, comme dans ce type d’analyse : voyant ABS et différences entre véhicules. Sur Fiat 500, un contrôle systématique des fusibles associés au module de freinage fait partie du diagnostic de base.
En résumé, un voyant n’indique pas toujours directement “fusible grillé”, mais il signale généralement qu’un organe n’est plus correctement alimenté ou ne dialogue plus avec le réseau électronique du véhicule.
Codes d’erreur OBD et diagnostic avancé
Lorsque le remplacement d’un fusible ne résout pas le problème, l’étape suivante consiste souvent à lire les codes d’erreur via la prise OBD, située près de la centrale habitacle. Un lecteur compatible permet d’identifier si un module ne répond plus, si une tension est absente ou si un court-circuit est détecté en aval.
Dans la pratique, un code indiquant une “alimentation module absente” ou un “court-circuit à la masse” permet d’isoler la zone en cause avant d’ouvrir la boîte à fusibles. Cette approche évite de remplacer des fusibles en série sans s’attaquer à l’origine réelle du défaut (faisceau pincé, capteur inondé, connecteur oxydé, etc.).
Pour un automobiliste, l’essentiel est de distinguer ce qui relève d’une simple protection consommable (fusible isolé grillé) de ce qui signale un problème structurel nécessitant des connaissances en électricité automobile.
Erreurs fréquentes et bonnes habitudes de maintenance électrique
Une grande partie des soucis liés aux fusibles de voiture vient moins des composants eux-mêmes que des manipulations autour : mauvais calibre, couvercle mal remis, accessoires inadaptés. Quelques habitudes simples permettent de fiabiliser le système sur la durée.
Erreurs courantes lors de la manipulation des fusibles
Parmi les erreurs récurrentes, trois situations reviennent régulièrement en atelier. La première : remplacer un fusible grillé par un modèle d’intensité supérieure, dans l’idée de “renforcer” le circuit. Ce choix masque le problème sans le résoudre et expose le faisceau à des températures anormales en cas de nouvelle surcharge.
Deuxième point critique : oublier de remettre correctement le couvercle de la centrale, surtout dans le compartiment moteur. Une boîte restée entrouverte laisse entrer l’humidité, la poussière et parfois le sel de route, ce qui accélère l’oxydation des contacts et peut créer des faux contacts aléatoires, très difficiles à diagnostiquer.
Enfin, une mauvaise identification du fusible peut conduire à intervenir sur le mauvais circuit. Se fier uniquement à la couleur ou à la position sans consulter le schéma des fusibles augmente le risque d’erreur. Un simple coup d’œil au verso du couvercle ou au manuel d’utilisation évite ces confusions.
Prévention et maintenance voiture autour de la boîte à fusibles
Une inspection visuelle annuelle du tableau électrique de la Fiat 500 est suffisante pour un usage classique : contrôle de l’état des couvercles, absence de traces de brûlure ou de plastique déformé autour de certains emplacements, vérification de la propreté générale. Un nettoyage léger du compartiment moteur, en évitant les jets directs sur la centrale, contribue aussi à la longévité des connexions.
Sur le plan pratique, garder dans la voiture un assortiment de fusibles de rechange (5 A, 7,5 A, 10 A, 15 A, 20 A) permet de se dépanner rapidement en cas de panne d’éclairage ou d’allume-cigare lors d’un trajet. Un automobiliste qui roule souvent de nuit ou qui utilise intensivement la prise 12 V y gagne en sérénité.
En cas de doute récurrent ou de symptômes électriques multiples (voyants multiples, coupures aléatoires, problèmes de démarrage), le passage par un professionnel rompu à l’électronique embarquée reste la solution la plus fiable pour éviter de dégrader la situation à force de tentatives isolées.
Où se trouve la boîte à fusibles principale sur une Fiat 500 ?
La Fiat 500 dispose de deux zones de fusibles. La centrale dite principale pour les fonctions moteur et les fusibles de forte intensité est située dans le compartiment moteur, à droite, à côté de la batterie. Une deuxième boîte à fusibles se trouve dans l’habitacle, sous la planche de bord côté conducteur, derrière un cache en plastique clipsé.
Comment savoir si un fusible de Fiat 500 est grillé ?
Un fusible grillé se reconnaît à son filament interne coupé ou noirci. Après avoir coupé le contact, il suffit de retirer le fusible avec la pince fournie derrière le couvercle, puis de contrôler visuellement l’élément conducteur. S’il est interrompu, le fusible doit être remplacé par un modèle de même intensité, indiquée en ampères sur le dessus.
Quel fusible contrôle l’allume-cigare sur Fiat 500 ?
Sur de nombreuses Fiat 500, la prise allume-cigare ou prise 12 V est protégée par un fusible de 15 A situé dans la centrale de compartiment moteur, souvent référencé autour de F15. La désignation exacte et la position peuvent varier selon l’année et la version, d’où l’importance de vérifier le schéma gravé à l’arrière du couvercle ou le manuel d’utilisation.
Peut-on utiliser un fusible de valeur supérieure pour dépanner ?
Non, il ne faut jamais monter un fusible d’ampérage supérieur à celui prévu par le constructeur. Le fusible est calibré pour protéger le câblage et les équipements ; augmenter sa valeur expose le circuit à une surintensité que les fils et connecteurs ne sont pas conçus pour supporter, avec un risque réel de surchauffe ou d’incendie.
Que faire si un même fusible saute plusieurs fois de suite ?
Si un fusible remplacé saute de nouveau rapidement, cela indique un défaut électrique sous-jacent : court-circuit, accessoire inadapté, infiltration d’eau ou composant défaillant. Dans ce cas, il est déconseillé de multiplier les remplacements.
Un diagnostic complet (lecture des codes via la prise OBD, contrôle du faisceau et des modules associés) par un professionnel de l’électricité automobile est alors nécessaire.
